Операционна система - WindowsXP SP3

Приложна дизайнерска програма - SolidWorks 2006 SP0.0

Тяхната комбинация нагледно показва прост пример за създаване на твърдо тяло.

SolidWorks е лидираща програма в бранша и предлага цялостно решение за машиностроителен инженеринг. Тя e основният продукт на SolidWorks Corpоration, притежание на френската Dassault Systèmes. Благодарение на SolidWorks се промениха представите за проектиране. В тази програма първо чертам в плоскостта, а после изтегляме в пространството. Това предполага налично техническо въобръжание за достигане на крайния резултат.

Начало

Стартираме програмата и създаваме нов документ. Избираме една от трите плоскости на пространството за работна. Чертаем нов Sketch с инструмент Circle. Toй е необходим за бъдещия делителен радиус на нашата пружина. Точен размерът гоним с Smart Dimension.

Направата на пружина става с помощта на инструмент Helix/Spiral. Негова е заслугата да бъде водач при изграждането на пружината. За целта активираме произволна втора помощна повърхност, в която ще начертаме бъдещата спирала. Допираме окръжността и активираме Helix/Spiral. Автоматично получаваме спирала, която в следващи стъпки корегираме брой витки и стъпка.

В последната свободна повърхност, в случая Right Plane, предстои да начертаем окръжност - Sketch 3. Това е диаметърът на солидното тяло.

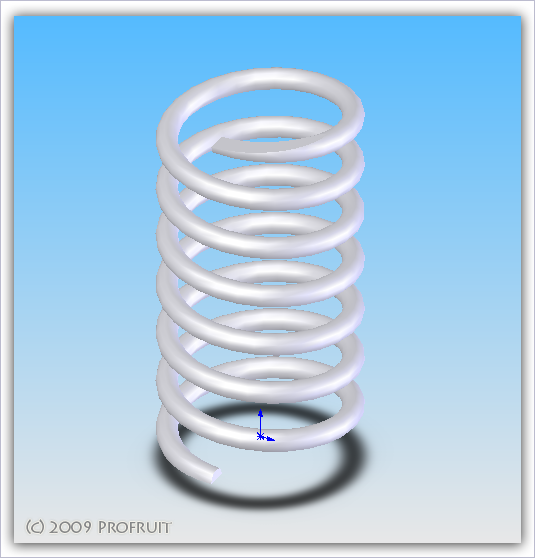

Следва активация на инструмент Swept Boss/Base. Указваме водим Sketch и водач. Активираме Show Priview и получаваме бъдеща пружина.

Оформяне на пружината. Нужните пети постигане с начертаване на поред Sketch 4. Чертаем правоъгълник, който след изтегляне ще изиграе роля на нож.

Инструмент Extruded Cut с настройки Through All. При нужда реверсираме направлението на действие. Бутон ОК отсича пружината и тя има пета.
