Това е примерна задача, показваща програмиране на ръка чрез G - кодове за изработка на детайл, даден на чертежа.
Детайлът е от пластмаса и ще бъде изработен на C.N.C. Fanuc машина.

Списък на инструментите:
T1 - mill ф8
T2 - fly cutter ф30
T3 - center ф8
T4 - drill ф2.30
T5 - drill ф6
T6 - mill ф4

Ред на действията:
N1 - face mill
N2 - contour
N3 - center
- на отверстие ф6
- на отверстие ф2.30
N4 - drilling ф6
N5 - drilling ф2.30
N6 - milling ф4.40

За упростяване на задачата в чертежа не са посочени толеранси на отделните размери. Скорост на въртене и подаване на отделните инструменти се подразбират, без да се конкретизират от разчетни формули и таблици. За дом приемам пресечната точка на размерите в долен ляв ъгъл (маркирана в зелено).

чертеж

main program
%
O0001
N10 T2 (fly cutter);
M98 P8000;
M3 S3500;
G54;
G43 H2;
G0 X5. Y-25. M8;
Z3.;
G1 Z0.8 F2000;
M98 P0002;
G1 Z0.2 F2000;
M98 P0002;
G1 Z0. F1000;
M98 P0002;

N30 T1 (mill ф8);
M98 P8000;
M3 S5000;
G54;
G43 H1 D1 (rough mill D+0.4);
G0 X-5. Y-20. M8;
Z3.
G1 Z-6.;
M98 P0003;
G43 H1 D101 (end mill D);
М98 P0003;

N50 T3 (center ф8);
M98 P8000;
M3 S2500;
G54;
G43 H3;
G0 X8.3 Y8. M8;
Z3;
G98 G81 Z-3.2 F200;
X14.8 Y43.;
G0 X2.5 Y25.5;
G98 G81 Z-2.4 F200;
G0 X27.3 Y3.;
G99 G83 Z-1.35 Q2500 R2. F150;
Y48.;
G0 X-5. Y-20.;
G43 H103 D103
G1 Z-2. F350 (chamfer);
M98 P0003;

N70 T4 (drill ф6);
M98 P8000;
M3 S2500;
G54;
G43 H4;
G0 X8.3 Y8. M8;
G98 G81 Z-7. F250;
X14.8 Y43.;

N90 T5 (drill ф2.30);
M98 P8000;
M3 S4000;
G54;
G43 H5;
G0 X2.5 Y25.5;
Z3.;
G98 G81 Z-6. F250;
X27.3 Y3.;
Y48.;

N110 T6 (milling ф4.40)
M98 P8000;
M3 S4000;
G54;
G43 H6 D6;
G0 X2.5 Y25.5;
G1 Z-2.5 F350;
G1 G41 Y27.1;
G3 X2.5 Y27.7 I0. J-2.2;
G1 G40 Y25.5;
Z3.;
G91 G28 Z0.;
T1 M2;
%
subprogram
%
O8000
G17 G21 G90 G94 G80 G40;
G91 G28 Z0.;
M6;
G90;
M99;
%

subprogram (fly cutter)
%
O0002
G1 Y51.;
X25.;
Y-25.;
Z3.;
G0 X5. Y-25.;
M99;
%


subprogram (contour)
%
O0003
G1 G41 X0. Y-15.;
Y48.;
X3. Y51.;
X30.;
Y0.;
X3.;
X-10. Y13.;
G0 X-5. Y-20.;
M99;
%



Програмиране с CAM Програма

В горния пример нещата са по-скоро теоретични, отколкото практични. На днешен ден CNC параметрично програмиране на ръка почти не се прави. То е изместено от компютри и специализирани САМ програми. Една такава е Cimatron. Програмата има възможности на CAD дизайн и построение на модел/солид. В нея е заложен постпроцесор за CNC машина HAAS VF-4. В края на проекта, програмата излива текстови файл .CNC под произволно избрано име.

cimatron

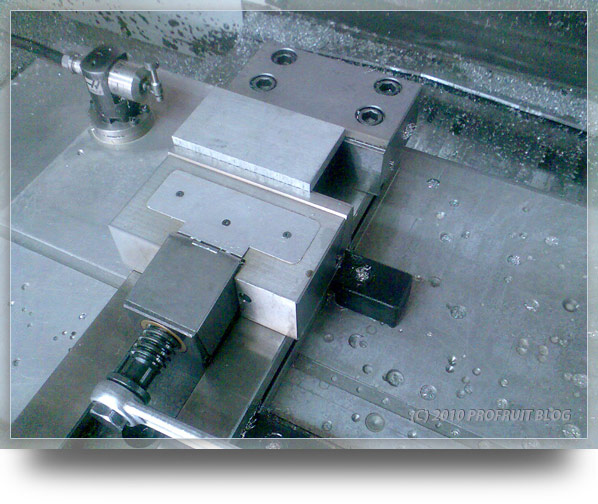

Следва зареждане на програмата в машината, чрез флашка, флопи дискета или по кабел. Поставяне на заготовка в ментгемето и настройка на инструменти и параметри. Внимателен първи кръг и евентуални донатсройки , след което се преминава към серийно производство.


материал
монитор на HAAS VF4

програма.CNC File

%
O20 ( 01_023_02_005__NC_1 NO TEXT )
( 8-3-2010 )
#801=1 (N11 DIAM 80. FLY 80 )
#802=38 (N13 DIAM 0.2 FAZA 10 )
#803=18 (N15 DIAM 4.3 DR 4.3 )
#804=7 (N17 DIAM 8. RIS 8 )
(N20 DIAM 0.2 FAZA 10 )
#806=40 (N23 DIAM 7.99 FIN 8 )
#807=6 (N26 DIAM 16.66 TAP 3/8 BSP )
#841=#801+40
#842=#802+40
#843=#803+40
#844=#804+40
#846=#806+40
#847=#807+40
G17 G94 G90 G80 G40
(G90 G10 L2 P1 X Y Z A )
(G54)
GOTO 1
N1
G91 G28 Z0
G90 M01
N11 T#801 ( TOOL DIA 80. FLY 80 )
M6
T#802
G54
S4500 M03
G0 G90 X106.5 Y0
G43 H#801 D#841 Z50.
M08
N12 ( PROFILE - MEZAH )
G0 X106.5 Y0
Z1.2
G01 Z0 F1500
X56.5
X-56.5
X-106.5
G00 Z50.
M09
M05
G91 G28 Z0
G90 M01
N13 T#802 ( TOOL DIA 0.2 FAZA 10 )
M6
T#803
G54
S3500 M03
G0 G90 X-48. Y-24.
G43 H#802 D#842 Z50.
M08
N14 ( DRILL - DI 4.3 )
X-48. Y-24.
Z30.
G98 G81 Z-2.2 R1. F200
X0
X48.
Y24.
X0
X-48.
G80
G0 Z50.
M09
M05
G91 G28 Z0
G90 M01
N15 T#803 ( TOOL DIA 4.3 DR 4.3 )
M6
T#804
G54
S3500 M03
G0 G90 X-48. Y-24.
G43 H#803 D#843 Z50.
M08
N16 ( DRILL - DI 4.3 )
X-48. Y-24.
Z30.
G98 G81 Z-10. R1. F200
X0
X48.
Y24.
X0
X-48.
G80
G0 Z50.
M09
M05
G91 G28 Z0
G90 M01
N17 T#804 ( TOOL DIA 8. RIS 8 )
M6
T#802
G54
S10000 M03
G0 G90 X-61.1 Y-35.359
G43 H#804 D#844 Z50.
M08
N18 ( PROFILE - OUT )
G0 X-61.1 Y-35.359
Z1.
G01 Z-3.25 F2000
X-56.1
Y-25.359
Y26.041
G02 X-54.928 Y28.87 R4.
G01 X-52.87 Y30.928
G02 X-50.041 Y32.1 R4.
G01 X50.041
G02 X52.87 Y30.928 R4.
G01 X54.928 Y28.87
G02 X56.1 Y26.041 R4.
G01 Y-26.041
G02 X54.928 Y-28.87 R4.
G01 X52.87 Y-30.928
G02 X50.041 Y-32.1 R4.
G01 X-50.041
G02 X-52.87 Y-30.928 R4.
G01 X-54.928 Y-28.87
G02 X-56.1 Y-26.041 R4.
G01 Y-25.359
Y-23.359
X-58.1
G00 Z50.
G0 X-61.1 Y-35.359
Z-2.25
G01 Z-6.5
X-56.1
Y-25.359
Y26.041
G02 X-54.928 Y28.87 R4.
G01 X-52.87 Y30.928
G02 X-50.041 Y32.1 R4.
G01 X50.041
G02 X52.87 Y30.928 R4.
G01 X54.928 Y28.87
G02 X56.1 Y26.041 R4.
G01 Y-26.041
G02 X54.928 Y-28.87 R4.
G01 X52.87 Y-30.928
G02 X50.041 Y-32.1 R4.
G01 X-50.041
G02 X-52.87 Y-30.928 R4.
G01 X-54.928 Y-28.87
G02 X-56.1 Y-26.041 R4.
G01 Y-25.359
Y-23.359
X-58.1
G00 Z50.
N19 ( POCKET - POK IN )
G0 X-30.275 Y-0.476
Z1.
G01 Z-3.333 F300
G03 X-29.45 Y0 R0.55 F1500
X-30.275 Y0.476 R0.55
Y-0.476 R0.55
G01 X-30.025 Y-0.043
X-31.775 Y-3.074
G03 X-26.45 Y0 R3.55
X-31.775 Y3.074 R3.55
Y-3.074 R3.55
G01 X-30.025 Y-0.043
G00 Z50.
G0 X-30.275 Y-0.476
Z-2.333
G01 Z-6.667 F300
G03 X-29.45 Y0 R0.55 F1500
X-30.275 Y0.476 R0.55
Y-0.476 R0.55
G01 X-30.025 Y-0.043
X-31.775 Y-3.074
G03 X-26.45 Y0 R3.55
X-31.775 Y3.074 R3.55
Y-3.074 R3.55
G01 X-30.025 Y-0.043
G00 Z50.
G0 X-30.275 Y-0.476
Z-5.667
G01 Z-10. F300
G03 X-29.45 Y0 R0.55 F1500
X-30.275 Y0.476 R0.55
Y-0.476 R0.55
G01 X-30.025 Y-0.043
X-31.775 Y-3.074
G03 X-26.45 Y0 R3.55
X-31.775 Y3.074 R3.55
Y-3.074 R3.55
G01 X-30.025 Y-0.043
G00 Z50.
G0 X29.725 Y-0.476
Z1.
G01 Z-3.333 F300
G03 X30.55 Y0 R0.55 F1500
X29.725 Y0.476 R0.55
Y-0.476 R0.55
G01 X29.975 Y-0.043
X28.225 Y-3.074
G03 X33.55 Y0 R3.55
X28.225 Y3.074 R3.55
Y-3.074 R3.55
G01 X29.975 Y-0.043
G00 Z50.
G0 X29.725 Y-0.476
Z-2.333
G01 Z-6.667 F300
G03 X30.55 Y0 R0.55 F1500
X29.725 Y0.476 R0.55
Y-0.476 R0.55
G01 X29.975 Y-0.043
X28.225 Y-3.074
G03 X33.55 Y0 R3.55
X28.225 Y3.074 R3.55
Y-3.074 R3.55
G01 X29.975 Y-0.043
G00 Z50.
G0 X29.725 Y-0.476
Z-5.667
G01 Z-10. F300
G03 X30.55 Y0 R0.55 F1500
X29.725 Y0.476 R0.55
Y-0.476 R0.55
G01 X29.975 Y-0.043
X28.225 Y-3.074
G03 X33.55 Y0 R3.55
X28.225 Y3.074 R3.55
Y-3.074 R3.55
G01 X29.975 Y-0.043
G00 Z50.
M09
M05
G91 G28 Z0
G90 M01
N20 T#802 ( TOOL DIA 0.2 FAZA 10 )
M6
T#806
G54
S10000 M03
G0 G90 X-27.15 Y0
G43 H#802 D#842 Z50.
M08
N21 ( PROFILE - 3/8 )
G0 X-27.15 Y0
Z1.
G01 Z-2. F1500
X-23.65
G03 I-6.35 J0
X-25.65 Y2. R2.
G01 X-25.75
G00 Z50.
G0 X32.85 Y0
Z1.
G01 Z-2. F1500
X36.35
G03 I-6.35 J0
X34.35 Y2. R2.
G01 X34.25
G00 Z50.
N22 ( PROFILE - OUT )
G0 X-58.5 Y-35.359
Z1. S8500 M03
M08
G01 Z-1.5 F1500
X-53.5
Y-25.359
Y26.58
X-53.471 Y26.651
X-50.651 Y29.471
X-50.58 Y29.5
X50.58
X50.651 Y29.471
X53.471 Y26.651
X53.5 Y26.58
Y-26.58
X53.471 Y-26.651
X50.651 Y-29.471
X50.58 Y-29.5
X-50.58
X-50.651 Y-29.471
X-53.471 Y-26.651
X-53.5 Y-26.58
Y-25.359
Y-23.359
X-55.5
G00 Z50.
M09
M05
G91 G28 Z0
G90 M01
N23 T#806 ( TOOL DIA 7.99 FIN 8 )
M6
T#807
G54
S8500 M03
G0 G90 X-61.045 Y-35.359
G43 H#806 D#846 Z50.
M08
N24 ( PROFILE - OUT )
G0 X-61.045 Y-35.359
Z1.
G01 Z-6.5 F1500
G41 X-56.045
Y-25.359
Y26.021
G02 X-54.875 Y28.846 R3.995
G01 X-52.846 Y30.875
G02 X-50.021 Y32.045 R3.995
G01 X50.021
G02 X52.846 Y30.875 R3.995
G01 X54.875 Y28.846
G02 X56.045 Y26.021 R3.995
G01 Y-26.021
G02 X54.875 Y-28.846 R3.995
G01 X52.846 Y-30.875
G02 X50.021 Y-32.045 R3.995
G01 X-50.021
G02 X-52.846 Y-30.875 R3.995
G01 X-54.875 Y-28.846
G02 X-56.045 Y-26.021 R3.995
G01 Y-25.359
Y-23.359
G40 X-58.045
G00 Z50.
G0 X-60.995 Y-35.359
Z1.
G01 Z-6.5
G41 X-55.995
Y-25.359
Y26.
G02 X-54.825 Y28.825 R3.995
G01 X-52.825 Y30.825
G02 X-50. Y31.995 R3.995
G01 X50.
G02 X52.825 Y30.825 R3.995
G01 X54.825 Y28.825
G02 X55.995 Y26. R3.995
G01 Y-26.
G02 X54.825 Y-28.825 R3.995
G01 X52.825 Y-30.825
G02 X50. Y-31.995 R3.995
G01 X-50.
G02 X-52.825 Y-30.825 R3.995
G01 X-54.825 Y-28.825
G02 X-55.995 Y-26. R3.995
G01 Y-25.359
Y-23.359
G40 X-57.995
G00 Z50.
N25 ( PROFILE - 3/8 )
G0 X-29.845 Y0
Z1.
G01 Z-6.5 F1500
G41 X-26.345
G03 I-3.655 J0
X-28.345 Y2. R2.
G01 G40 X-28.445
G00 Z50.
G0 X30.155 Y0
Z1.
G01 Z-6.5 F1500
G41 X33.655
G03 I-3.655 J0
X31.655 Y2. R2.
G01 G40 X31.555
G00 Z50.
M09
M05
G91 G28 Z0
G90 M01
N26 T#807 ( TOOL DIA 16.66 TAP 3/8 BSP )
M6
T#801
G54
S350 M03
G0 G90 X-30. Y0
G43 H#807 D#847 Z50.
M08
N27 ( DRILL - 3/8 )
X-30. Y0
Z30.
G95
G98 G84 Z-11. R1. F1.337
X30.
G80
G94
G0 Z50.
M09
M05
G91 G28 Z0
G28 Y0
G90
M30
%

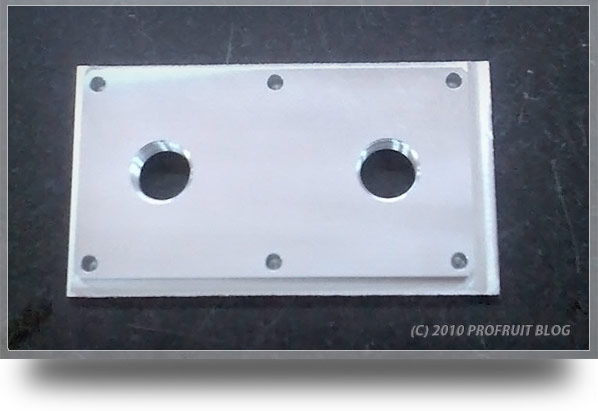

първи етап


CNC Симулатор

В помощ към подготовката на бъдещия CNC оператор е китайската програма SSCNC. На практика това е пълноценен C.N.C симулатор, който се инсталира под Windows по обичаен начин. Програмата е комерсиална, като предлага демо. Библиотеката на програмата достига внушителните размери от 800МВ. Това идва поради разнообразието на машините и от там нужната симулация.

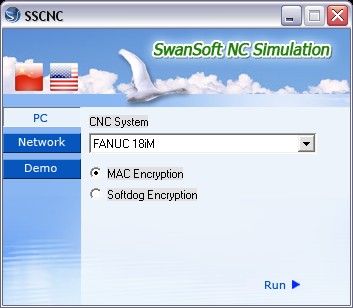

От иконата за кратък път стартирате програмата и пред вас се появява следния прозорец. Oт падащия прозорец избирате модел машина за симулация, след което натискате бутон Run.


C.N.C симулатор

C.N.C симулатор




Тук е моментът да препоръчам руската книга "Современный станок с ЧПУ и CAD/CAM система" от автори: Васильев А., Кривцов С., Ловыгин А.. Това е пълноценно пособие в помощ обучението, касаещо управлението и експлоатацията на C.N.C. машини.





до нови срещи   ^.^
