В този урок за начинаещи ще построим в Solidworks тръба в пространството и ще я свържем с коляно. Това определя използване на инструмент 3D Sketch. В самото начало на чертане маркираме трите основни повърхности в "дървото на строеж"и ги правим видими. По-удобно е в случая,  да се чертае в изометрия. Избираме начална точка и с инструмент Line чертаем, а с помощта на бутон Tab от клавиатурата превключваме избраната плоскост. В края на построението заобляме ъглите с инструмент Sketch Fillet.



Излизаме от инструмент 3D Sketch. Rebuild и влизаме в инструмент Sketch. Маркираме плоскост Right Plane и в нея чертаем контура на бъдещата тръба с инструмент Circle. Това са две концентрични окръжности и център началото на началото на първия 3D Sketch. Rebuild.


Превключваме на позиция Features и активираме инструмент Swept Boss/Base. За Profile ползваме окръжностите, за Path - 3D Sketch. OK за изпълнение. Готово, имаме тръба в пространството.
Условно пропускам инструмент Smart Dimension, защото размерите в случая не са определящи.

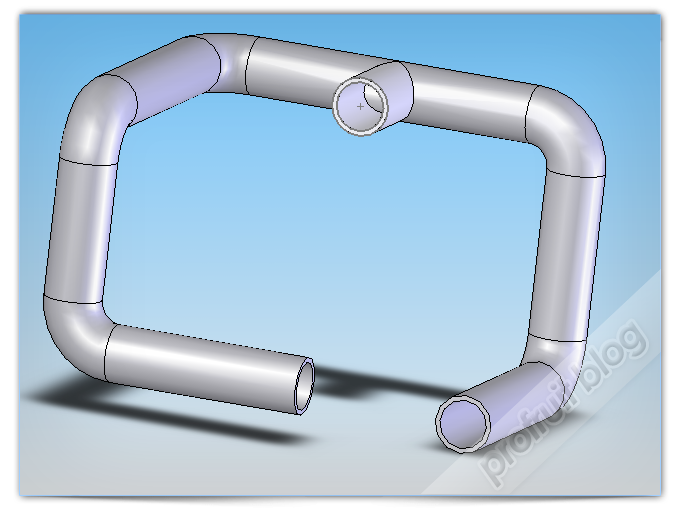

Продължение на идеята за строеж на тръба в пространството е да бъде засечена от коляно. За целта чрез инструмент Reference Geometry > Plane, активираме помощна плоскост успоредна на Right Plane, отстояща на нужно разстояние. В нея чертаем Sketch 2. Предполагаемо коляното ще има същия диаметър на тръбата. Затова, докосваме вътрешните стени на същата и получаваме подсказка къде е нейният център. Този център се явява такъв за бъдещото коляно. Всичко това под инструмент Wireframe.

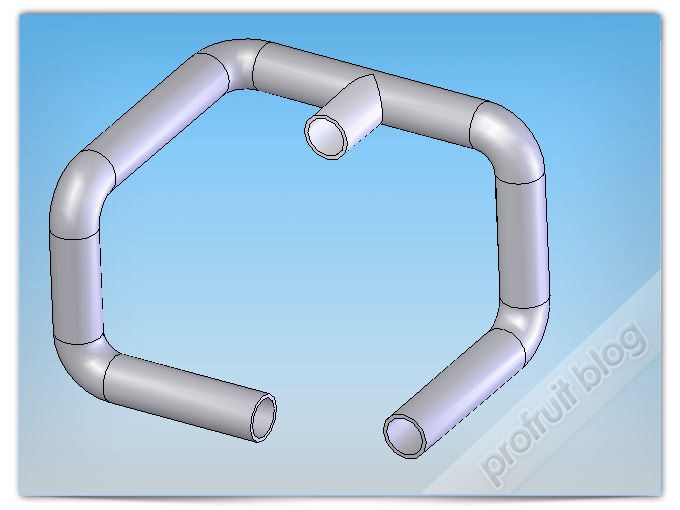

Получения Sketch 2 ще издигаме в пространството, чрез Extruded Bose/Base. Излизаме от Sketch превклюваме на Features, после Extruded Bose/Base. Стиковането предполага няколко начина, но аз строих "сляпо" до средата на пресечената тръба с резултат Merge. В резултат имаме слепени тръби без вътрешно съобщение.


Това налага построение на два допълнителни скеча. Тяхното пресичане ще даде вътрешна връзка на тръбите. Първо работим с главната тръба. Строим спомагателна плоскост, успоредна на основната, малко преди коляното. Вътрешният диаметър на тръбата превръщаме в нов Sketch с същия размер, който чертаем в новопостроената повърхност.

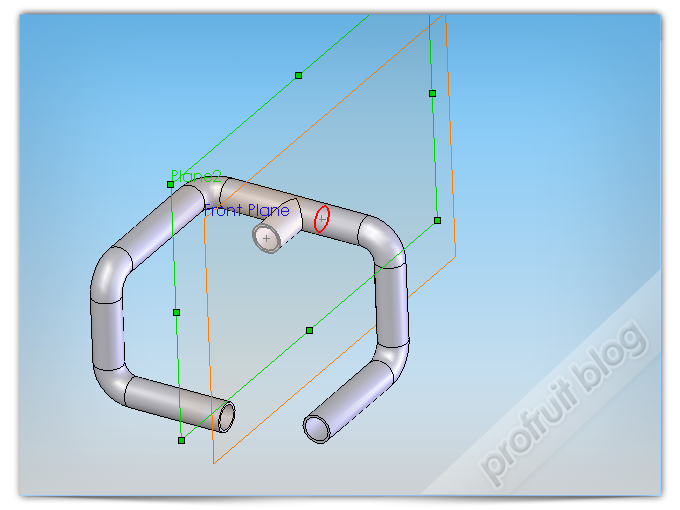

Същия трик прилагаме на коляното. За целта маркираме плоскостта в зелено и ползваме инструмент Convert, a после маркираме вътрешния диаметър (в червено). Излизаме от Sketch и се превключваме на Features. С инструмент Extruded Bose/Base постигаме вътрешното отверстие, като влачим стрелката до средата на главната тръба. Готово, професионална изработка.


Разрез на резултата.


Моята красавица - вашата тръба.
