Корпусът на това устройство е съставен от две части. Мъжко в женско под пресоване. Лепило или винтове няма с цел поевтиняване. В интернет се срещат начини за отваряне, които граничат с дебилщина. Водопроводни ключове, ментгемета, гарги-клещи и прочие извращения. Достатъчна е плоска отверка пъхната в паза на клемите за заземление. Под нея парче пореста гума. Целта е да подпорите мъжката част с усилие към към изхода внимателно без фанатизъм в точката на опората (гумата, която служи срещу възможни дефекти на пластмасата).
Обратно, при сглобяване намажете триещите се повърхности с технически вазелин. Така ще се подсигурите за бъдещо по-лесно разглобяване при нужда.
Горната част на снимката показва консумация на модела в дежурен режим - 0.4W. Долната с включено механично реле с сухи контакти - 0.6W.
Логване в акаунта ми на Tuya и съответно съединение с домашния рутер се появи същественият интерфейс, отчитащ съответните мерни електрически единици. Не закъсня и първото разочарование. Вместо текущо напрежение от 226V отчиташе 229.3V. Това само ускори желанието да префлашна устройството под Tasmota.
Поглед под капака на ELIVCO_LSPA9.
Горна част на платката или изход на розетката. BP2525 e безтрансформаторен драйвер за постигане на постоянно напрежение 5V от градската мрежа ~230V. Предпазител практически няма. Той е комбиниран с ограничително съпротивление на входния електролитен кондензатор от 4.7uF.
АMS1117 e линеен стабилизатор на напрежение 3.3V. BL0937 е специализирана интегрална схема, която отчита работно напрежение и ток. Честно, не очаквах такова падение в избора и това допълнително ме разочарова.
Същата платка обърната на 180°.
Между пиновете е разположено релето. На шелкографията от 20А при 230V AC не вярвам. Това е максималната сила на тока, която може да протече при предварително включени пера, а не при комутация. Така че за себе си съм решил, каквото пишат китайците делено на две, което е горна граница.
Отделно пистите на платката не са подсилени с калаен налеп. Щировете се лепят за магнит, а женските щифтове са без скоби. Преминали през някакво покритие, имитиращо мед. 16А едва ли, при наличие на изобилие от снимки на прегоряли/изгоряли подобни устройства в мрежата.
Блок диаграма на BL0937 изрязана от документацията му за обща представа.
Умната част е поверена на WiFi модул WB2S. Той ще бъде заменен от ...
... модул ESP-02S.
На борда чип ESP8285 с 2MB flash размер. Добрата новина е без всякакви модификации на платката заема мястото на WB2S. Отпояваме родния и запояваме на негово място ESP-02S.
С новия модул консумацията при дежурен режим варира 0.3W ~ 0.6W.
При включено реле 0.6w ~ 0.8W
На изхода на +3.3V няма филтров кондензатор. 5uF керамичен е всичко, което се е откъснало от сърцето на китаеца. Малко е, за което импровизирах допълнение от smd танталов 47uF, запоен на "сополи".
За царско спокойствие на свободен GPIO1 пин инсталирах датчик за температура DS18B20. При тежки режими или температурни катаклизми вътре в корпуса правило на Tasmota ще вдигне флаг тревога при нещатна ситуация. Между двете му крачета запоих придърпващ smd резистор от 4.7kΩ.

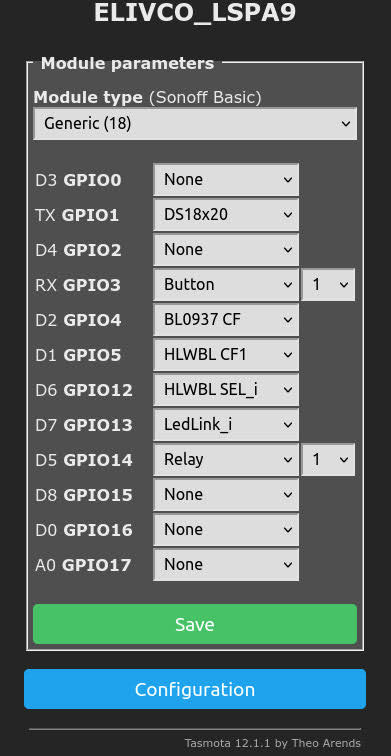

Конфигурация в Tasmota.
Краен резултат в Tasmota.
