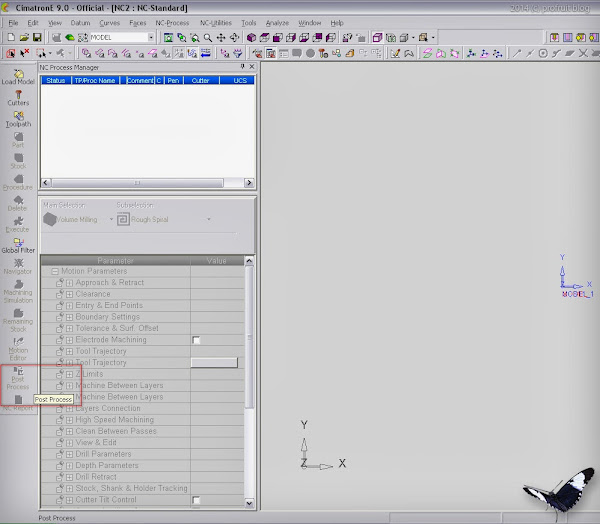

От инсталацията на Cimatron вие получавате DEMO постпроцесор, който става за общо развитие с учебна цел, но не и за конкретна CNC машина. Ако любопитството ви не издържа, какво умее той ще забележите, че интерфейса не го отчита.
За целта у вашата система е необходимо наличие на три файла с еднакви имена, но с различни разширения: def, dex и exf.
Например:
- hs-4xo.def
- hs-4xo.dex
- hs-4xo.exf
Например:
- CimatronE
- CimatronE90
- CimatronE_90
При именуване на файловете е препоръчително да се придържате към латинска кодировка от максимум 6 символа. На етап инсталация у вас ще бъде наличен само DEMO постпроцесор, докато на снимката горе виждате още постпроцесор hs-4xo, който е конкретен за CNC машини HAAS: VF-4/Super, VF-7, G-512.

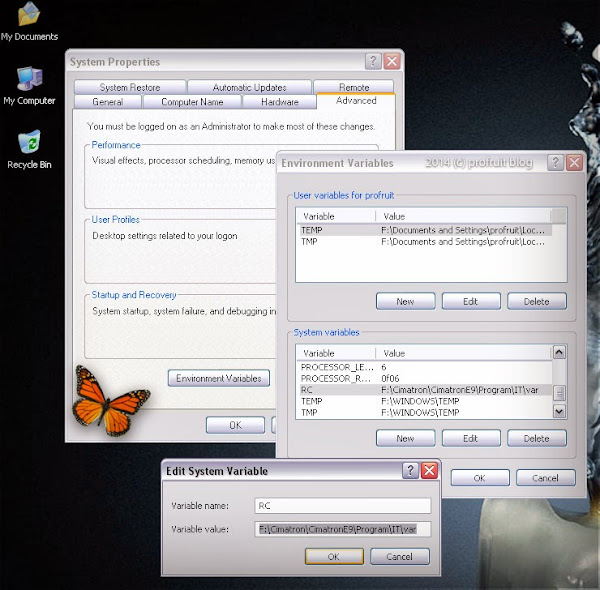

Първата ваша стъпка е да създадете променлива на обкръжението с наименование RC.
Cimatron търси тази променлива, за да визуализира постпроцесорите в своя интерфейс.
RC = C:\Cimatron\CimatronE\Program\IT\var
Няма значение, дали RC ще бъде променлива на системата или на конкретен потребител. Windows е нечувствителен към регистъра на символите и е все тази за името RC или rc.
Наблюдателните вероятно са забелязали разминаване в пътищата между текста и снимките. Историята при мен е, че по време на (пре)инсталацията на XP Pro SP3 бях включил смартфона си да се зарежда през USB и Windows-инсталатора засече дисковете на телефона. На свой ред не отчетох този пропуск и системен диск при мен стана F вместо традиционния C. Логичните поздрави на майките на микромеките.
Главния ритуал е извършен, но за да стане активен е нужен импорт на модел. Едва тогава ще имате достъп до постпроцесора.
и понеже засегнахме модели машини на HAAS, то добавения за тях постпроцесор съответно.
до нови срещи ^.^
22.03.2014 profruit
